分体壁挂式超声波流量计

简要描述:分体壁挂式超声波流量计是一款应用广泛、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式,无需破管、无需停水,使客户轻松实现灵活的管道流量测量。产品还可以配备*安装夹具,无需日常维护,长期提供可信、无飘移的测量。采用先进的数字相关技术和智能自适应声波技术,使它的测量稳定性更加突出。同时,它使用的声聚焦技术,使产品在连续测量时的信号接收与品质上得到显著增强。

  • 产品厂地:淮安市
  • 厂商性质:生产厂家
  • 更新时间:2022-08-08
  • 浏览次数:172
详细介绍
品牌创声仪适用介质液体
产地国产加工定制
质保1年口径DN15-6000
工作原理时差法测量精度1.0%
电源电压8-36V DC或85-264V AC功耗功耗≤2W(不操作键盘和蜂鸣器不响的条件下)
输出信号4-20mA;RS485显示2*10汉字背光显示器(中英文双语可选择)
操作16按键窗口化操作流量传感器外夹式

产品概况:

分体壁挂式超声波流量计是一款应用广泛、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式,无需破管、无需停水,使客户轻松实现灵活的管道流量测量。产品还可以配备*安装夹具,无需日常维护,长期提供可信、无飘移的测量。采用先进的数字相关技术和智能自适应声波技术,使它的测量稳定性更加突出。同时,它使用的声聚焦技术,使产品在连续测量时的信号接收与品质上得到显著增强。


选型:

1)详细了解现场情况;

2)确定安装方式;

3)选择安装管段;

4)计算安装距离,确定探头位置;

5)管道表面处理;

6)探头安装及接线;

7)用示波器观察接收波形,微调并固定探头


分体壁挂式超声波流量计技术特点:

1、 测量精度:1.0%;

2、 工作电源:8-36V DC或85-264V AC;

3、 功    耗:功耗≤2W(不操作键盘和蜂鸣器不响的条件下);

4、 可选输出:1路标准隔离RS485输出;1路隔离4-20mA或0-20mA输出;双路隔离OCT输出(OCT1脉冲宽度6-1000ms之间可编程,默认200ms);1路双向串行外设通用接口,可以直接通过串联的形式连接多个诸如4-20mA模拟输出板;

5、 可选输入:三路4-20mA模拟输入回路;

6、 显    示:2*10汉字背光显示器(中英文双语可选择);

7、 操    作:16按键窗口化操作;

8、 其它功能:自动记忆前512天,前128个月,qian10年正负净累积流量自动记忆前30次上、断电时间和流量并可实现自动或手动补加,并可以通过MODBUS协议读出;

9、 流量传感器:外夹式;


接线(接主机线和探头线)

一.主机部分接线如图所示:


1)电源接线

电源接线按照接线图标识:有220V AC和 24V DC两种电源,任选一种

2)传感器接线

下游探头接:下排端子,从左到右第2个和第3接线端子

上游探头接:下排端子,从左到右第5个和第6个接线端子

3)4-20mA电流输出接线

4-20mA接:4-20mA OUT+    4-20mA OUT-

4)485通讯接线

485通讯接:485 OUT A   485 OUTB

5)热量表接线

热量功能供水接:TX1  T1  GND;热量功能回水接:TX2  T2  GND;(供水回水GND共接)

(6)继电器开关量接线

RELAY+  RELAY-

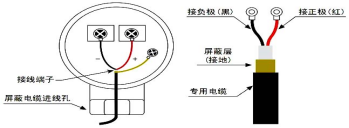

探头部分接线如图所示:



测量管径≥DN100推荐用Z法安装

安装距离

外夹式传感器安装间距以两传感器的最内边缘距离为准(参见下图),间距的计算方法是首先在菜单中输入所需的正确参数以后,查看窗口M25所显示的数字,并按此数据安装传感器。



注意:此图为顶视图,两个探头在现场安装时是管道两侧,不是上下!!!


测量口径≤DN100推荐用V法安装



安装距离

外夹式传感器安装间距以两传感器的最内边缘距离为准(参见下图),间距的计算方法是首先在菜单中输入所需的正确参数以后,查看窗口M25所显示的数字,并按此数据安装传感器。



注意:此图为顶视图,两个探头在现场安装时是管道侧面中心线,不是顶侧!!!
