品牌 | 创声仪 | 公称直径 | ≥50mm |
---|---|---|---|
工作压力 | 1.6Mpa | 工作温度 | -40-160℃ |
防爆标志 | EXDIICT6GB | 产地 | 国产 |
加工定制 | 是 | 质保 | 1年 |
原理 | 时差型 | 测量介质 | 水、海水、污水、酸碱液、酒精、油 |
精度 | 1.0% | 工作电源 | 3.6V锂电池或DC24V |
输出 | 一路RS485 | 显示 | LCD显示瞬时累计流量 |
防护等级 | 仪表:IP65;传感器:IP68 | 流量传感器 | 插入式 |
电池寿命 | 5年 |
测量原理:

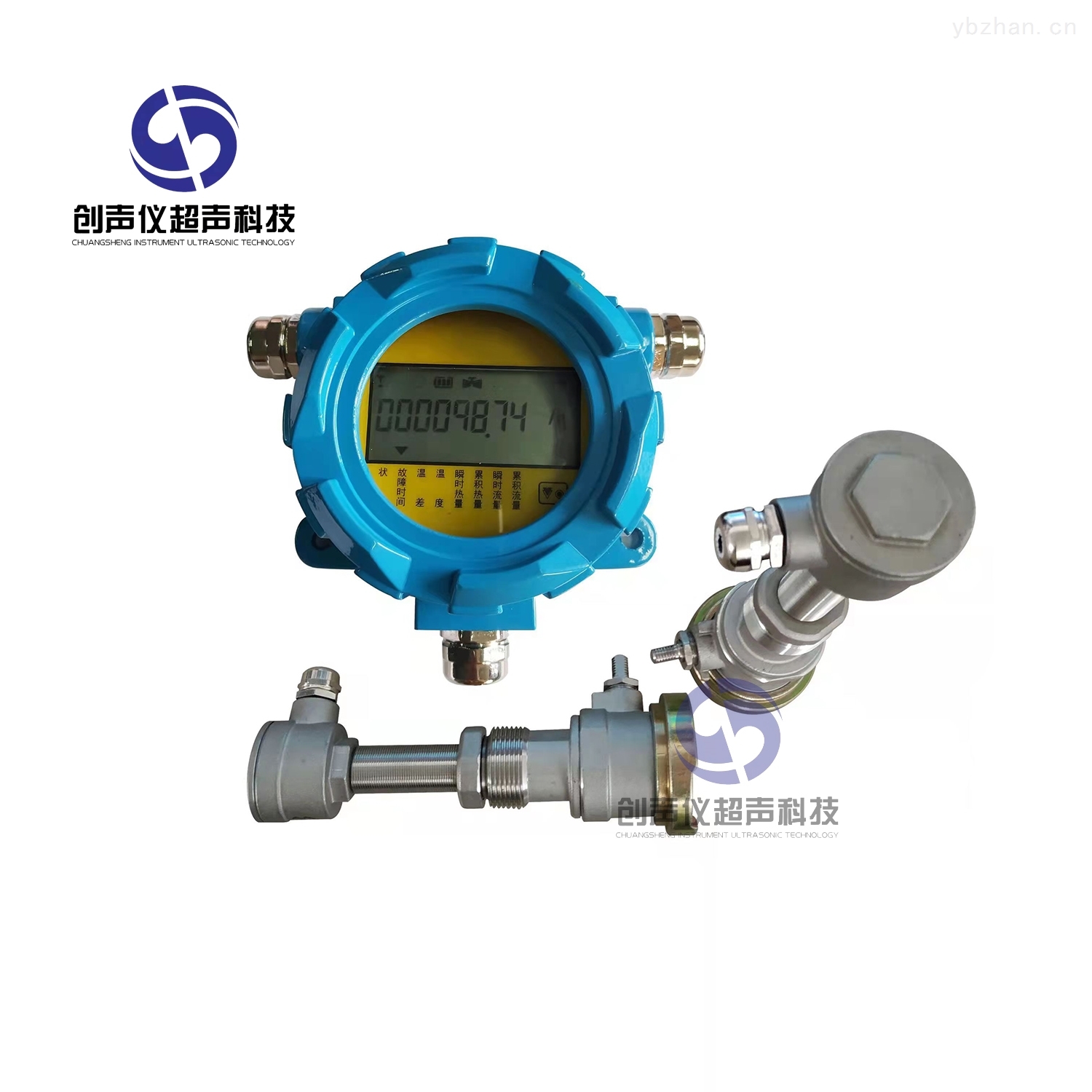

电池供电分体插入式超声波流量计以速度差法为原理,测量圆管内液体流量。在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速,从而换算成流量。
特点和功能:
1、 硬件模块化设计,生产及维修操作简易;
2、 电气隔离RS485接口,含MODBUS、M-BUS等10多种通讯协议;
3、 带有热量测量功能(选配);
4、 8-36VDC,3.6V电池供电方式可选;
5、 年月日累积记录功能,可记录前512天(每天)、前128个月(每月)的累积流量及累积热量等数据;
电池供电分体插入式超声波流量计技术特点:
1、测量精度:1.0%
2、工作电源:3.6V/19AH 锂电池供电或DC 24V供电。
3、采样次数:每个测量周期采样次数 32 组~128 组可选(出厂默认 64 组), 4、电池功耗:出厂默认状态下锂电池可持续工作5年。
5、1路RS485 输出(内部电池供电或外供直流电源可选)。
6、显示:本地 96 段 LCD 显示共能够显示 44 个不同的窗口内容。
7、 操作:本地磁性双按键可浏览前 44 个窗口内容,但不能设置参数,设参需通过 RS485,使用二次仪表或 PC 设参软件。
8、 其它功能:自动记忆前512天,前128个月,qian10年正负净累积热量,并可以通过 MODBUS 协议读出。
9、防护等级:IP65。(传感器可以定制IP68,显示仪表部分IP65)
10、流量传感器:插入式
电池供电型带有本地96段LCD显示器,可显示44个窗口内容,最经常使用 的8个窗口安排在最前面,并且具有三角形指示器指向面膜上的说明字符。并且具有自动循环显示功能,循环间隔为固定8秒时间。
本地 LCD 窗口有两个磁性按键,无需打开机壳使用磁棒在机壳外部操作,分别位于LCD的左上角和右下角,称为“上移键"和“下移键"。两个磁性按键只能用于上、下翻页浏览参数,不能修改和设置参数,修改和设置参数,必须使用RS485 串口键盘或设参软件才能实现。
本地 LCD 可设置两种显示方式,一种是自动循环显示方式,在M3.(M3A)窗口输入2-3的数字表示前多少个窗口自动循环显示,出厂默认前8个窗口(面膜上的8个窗口)自动循环。另一种是固定显示方式,在 M3.(M3A)窗口中输入0或1即可。
本地 LCD 在循环显示状态下,第一次按键,窗口自动进入上次按键所移动的窗口,停止按键超过60秒,自动循环状态启动,自动循环状态下,按下移键超过3秒钟,进入显示00窗口。
